AD300系列变频器

优异的软件控制平台,独有的矢量控制算法,选用瑞萨电机控制专用32位高速CPU,真正的电流矢量控制,实现了转矩电流和励磁电流的解耦控制,无PG矢量控制(细分2种)、有PG矢量控制、V/F控制三种控制方式。

所属分类:

关键词:

在线留言
  • 产品描述
  • 技术参数
  • 尺寸大小
  • 一、优异的控制性能

    * 优异的软件控制平台,独有的矢量控制算法

    * 选用瑞萨电机控制专用32位高速CPU

    * 真正的电流矢量控制,实现了转矩电流和励磁电流的解耦控制

    * 无PG矢量控制(细分2种)、有PG矢量控制、V/F控制三种控制方式

    * 真正的硬件转速追踪功能,较软件追踪功能更加稳定可靠,不会出现突然飞车等现象

    * 动态转矩电流控制,快速响应负载变化

    * 加速电流抑制功能,特殊的电流算法不影响启动转矩,避免某些设备启动电流大引起的故障

    * 低频转矩特性好,开环矢量 0.5Hz 可输出150%转矩, 满足机床、起重等行业低频大转矩要求

    * 过载能力强,180% 电流可以持续20S (国产一般10S)

    * 最高输出频率可达3200Hz

    * 速度控制精度高, 方便实现高精度同步控制



    二、功能强大

    * 多种频率复合给定功能

    * 开环/闭环转矩控制功能,转矩模式/速度模式在线切换

    * PID功能提供两组比例积分参数, PID输出范围可任意设定, 支持休眠功能

    * V/F控制时提供V/F分离控制功能

    * 张力专用变频器实现了自动卷径计算预驱动功能, 适用于以下设备:分切机、染布机、复合机等设备

    * 自动负载均衡的下垂控制功能

    * 简易伺服定长控制功能

    * RS485通讯接口, 支持MODBUS-RTU通讯协议, 提供多机同步功能

    * 可配置多种拓展卡, 使用更加灵活

    * 自动节能运行功能、掉电自动再启动功能、键盘用户参数拷贝功能

    * 用户参数可备份及可用端子回复

    * 丰富的故障保护及运行监控功能



    三、超强的适应性

    * 独有的IGBT驱动电路, 获得国家级发明专利, 是功率器件工作更加可靠

    * 全系列所有机型均有相间短路保护,18.5kW及以上有对地保护,适应更加恶劣的环境

    * 宽电压工作范围:304V~456V

    * pcb喷涂采用德国进口三防漆

    * 优化的EMC设计, 适用于强干扰的工作环境

    * 100%来料检验

    * 自动化的单板和整机测试, 保证不出现测试盲点

    * 单板和整机均进行高温老化



    四、新颖的结构

    * 全系列独立风道设计, 散热风道与电气部分分开,减少电气部分故障率

    * 紧凑型设计,通过热设计与仿真做小产品体积,体积仅为主流品牌同等功率的70%左右;

    * 人机控制界面获得国家专利

    * 古铜币元素设计的图形化键盘,符合大多数人的操作习惯

    * 操作面板双水晶头标准RJ45接口, 增强通信抗干扰能力, 方便客户外延

    * 机箱用料扎实,大量覆铝锌板与喷涂保护设计既保证良好的接地与屏蔽性能,又兼顾到产品的防腐性能

    * 全系列直流散热风扇设计,减少因交流风机故障产生的散热系统失效。

  •
    控制方式
    闭环矢量控制
    开环矢量控制
    控制
    控制特性
    启动转矩
    0.00Hz 180%
    0.5Hz 150%
    1.5Hz 150%
    调速范围
    1:1000
    1:100
    1:50
    稳速精度
    ±0.02%
    ±0.2%
    ±0.5%
    转矩控制
    /
    转矩精度
    ±5%
    ±10%
    /
    转矩响应时间
    <10ms、<10ms、<10ms
    <20ms
    /
    产品功能
    重点功能
    转矩/速度控制模式切换、多功能输入/输出端子、欠压调节、三地切换、转速跟踪、转矩限制、多段速运行、自整定、S段曲线加减速、转差补偿、PID调节、简易PLC、定长控制、下垂控制、限流控制、手动/自动转矩提升、电流限定、AVR功能
    频率设定
    操作面板设定、端子Up/Dn设定、上位机通讯设定、模拟设定AI1/AI2、端子脉冲X4,X5设定
    输出频率
    0.00~600.00Hz
    起动频率
    0.00~60.00Hz
    加减速时间
    0.01~3600s
    能耗制动能力
    400V电压等级变频器:制动单元动作电压:650~750V;
    200V电压等级变频器:制动单元动作电压:360~390V;
    直流制动能力
    直流制动起始频率:0.00~600.0Hz;
    直流制动电流:G型机0.0~100.0%;P型机0. 0~80.0%
    直流制动时间:0.0~30.0s;无需直流制动起始等待时间,实现快速制动
    磁通制动功能
    可通过增加电机磁通量的方法使电机快速减速
    特色功能
    多功能MFK键
    独创的多功能键可设置经常使用的操作:JOG、正反转切换、运行命令给定方式切换等
    参数拷贝
    标准操作面板可实现参数上传、下载;对已经上传的参数可选择禁止上传覆盖
    操作面板
    可选LED显示型或LCD显示型操作面板
    共直流母线
    全系列可实现多台变频器共用直流母线供电
    独立风道
    全系列采用独立风道设计
    扩展卡
    IO扩展卡、注塑机接口卡等
    上电自检
    实现对内部及外围电路的上电自检
    保护功能
    电源欠压、过压保护、过流保护、自整定故障、模块保护、散热器过热保护、变频器过载保护、电机过载保护、外设保护、输出对地短路、运行中异常掉电、输入电源异常、输出缺相异常、EEPROM异常、继电器吸合异常、温度采样断线、编码器断线、模拟输入异常、通讯异常、版本兼容异常、拷贝异常、扩展卡连接异常、硬件过载保护
    效率
    额定功率时,7.5kW及以下功率等级≥93%;45kW及以下功率等级≥95%;55kW及以上功率等级≥98%
    环境
    使用场所
    垂直安装在良好通风的电控柜内。不允许水平或其它的安装方式。冷却介质为空气。安装在不受阳光直晒,无灰尘、无腐蚀性气体、无可燃性气体、无油雾、无蒸汽、无滴水的环境
    环境温度
    10~+40℃,40~50℃之间降额使用,每升高1℃,额定输出电流减少1%

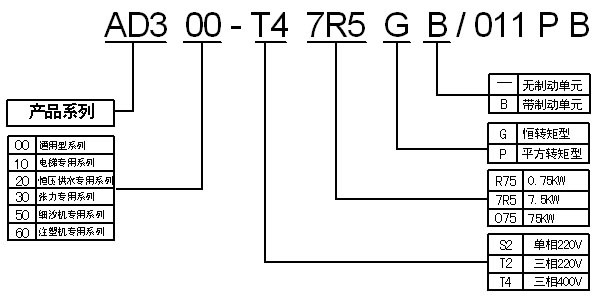

  • 1、AD300系列产品型号说明

    铭牌上变频器型号一栏用数字和字母表示了产品系列、电源等级、功率等级及软硬件的版本等信息。





    2、产品外形和安装尺寸(单位:mm)



    规格
    H
    W
    D
    H1
    A
    B
    b
    AD300-T41R5GB/2R2PB
    210
    133
    180
    238
    108
    225
    7
    AD300-T42R2GB/4R0PB
    AD300-T44R0GB/5R5PB
    AD300-T45R5GB/7R5PB
    258
    155
    180
    285
    120
    270
    7
    AD300-T47R5GB/011PB
    AD300-T4011GB/015PB-B
    AD300-T4011GB/015PB
    330
    200
    195
    355
    150
    340
    7
    AD300-T4015GB/018PB
    AD300-T4011GB/015PB-A
    310
    192
    186
    340
    150
    323
    7
    AD300-T4015GB/018PB-A
    AD300-T4018GB/022PB
    AD300-T4022GB/030PB
    AD300-T4018G/022P
    425
    270
    200
    450
    200
    430
    7
    AD300-T4022G/030P
    AD300-T4030G/037P
    AD300-T4037G/045P-B
    AD300-T4037G/045P-A
    517
    324
    213
    547
    240
    525
    9
    AD300-T4037G/045P
    535
    320
    248
    560
    240
    540
    9
    AD300-T4045G/055P
    AD300-T4055G/075P
    AD300-T4075G/093P
    640
    380
    248
    665
    240
    640
    9
    AD300-T4093G/110P
    AD300-T4110G/132P
    AD300-T4132G/160P
    1100
    400
    400
    1120
    300
    1090
    11
    AD300-T4132G/160P-U
    710
    465
    355
    750
    380
    719
    11
    AD300-T4132G/160P-D
    AD300-T4160G/185P-U
    AD300-T4160G/185P-D



    备注说明:

    * -H 为内置电抗器的柜式机;

    * -U 为上进下出线型壁挂结构;

    * -D 为下进下出线型壁挂结构;

    * -AD300-T4011GB/015PB-A 为塑壳结构;

    * -AD300-T4015GB/018PB-A 为塑壳结构;

    * -AD300-T4018GB/022PB 为塑壳结构;

    * -AD300-T4022GB/030PB 为塑壳结构;
