AD200组合

优异的软件控制平台,独有的矢量控制算法,选用瑞萨电机控制专用32位高速CPU,真正的电流矢量控制,实现了转矩电流和励磁电流的解耦控制,无PG矢量控制(细分2种)、有PG矢量控制、V/F控制三种控制方式。

所属分类:

关键词:

变频器

在线留言
  • 产品描述
  • 技术参数
  • 尺寸大小
  • 一、优异的控制性能

    * 优异的软件控制平台,矢量控制算法;

    * 选用瑞萨电机控制专用32位高速CPU

    * 真正的电流矢量控制,实现了转矩电流和励磁电流的解耦控制

    * 无PG矢量控制(细分2种)、有PG矢量控制、V/F控制三种控制方式

    * 真正的硬件转速追踪功能,较软件追踪功能更加稳定可靠,不会出现突然飞车等现象

    * 动态转矩电流控制,快速响应负载变化

    * 加速电流抑制功能,电流算法不影响启动转矩,避免某些设备启动电流大引起的故障

    * 低频转矩特性好,开环矢量 0.5Hz 可输出150%转矩,满足机床、起重等行业低频大转矩要求

    * 过载能力强,180%电流可以持续20S(国产一般10S)

    * 输出频率可达3200Hz

    * 速度控制精度高,方便实现高精度同步控制



    二、功能强大

    * 多种频率复合给定功能

    * 开环/闭环转矩控制功能,转矩模式/速度模式在线切换

    * PID功能提供两组比例积分参数,PID输出范围可任意设定,支持休眠功能

    * V/F控制时提供V/F分离控制功能

    * 张力专用变频器实现了自动卷径计算预驱动功能,适用于以下设备:分切机、染布机、复合机等设备

    * 自动负载均衡的下垂控制功能

    * 简易伺服定长控制功能

    * RS485通讯接口,支持MODBUS-RTU通讯协议,提供多机同步功能

    * 可配置多种拓展卡,使用更加灵活

    * 自动节能运行功能、掉电自动再启动功能、键盘用户参数拷贝功能

    * 用户参数可备份及可用端子回复

    * 丰富的故障保护及运行监控功能



    三、强适应性

    * IGBT驱动电路,获得发明专利,是功率器件工作更加可靠

    * 全系列所有机型均有相间短路保护,18.5kW及以上有对地保护,适应更加恶劣的环境

    * 宽电压工作范围:304V~456V

    * pcb喷涂采用德国进口三防漆

    * 优化的EMC设计,适用于强干扰的工作环境

    * 来料检验

    * 自动化的单板和整机测试,保证不出现测试盲点

    * 单板和整机均进行高温老化



    四、新颖的结构

    * 全系列独立风道设计,散热风道与电气部分分开,减少电气部分故障率

    * 紧凑型设计,通过热设计与仿真做小产品体积,体积仅为主流品牌同等功率的70%左右;

    * 人机控制界面获得专利

    * 古铜币元素设计的图形化键盘,符合大多数人的操作习惯

    * 操作面板双水晶头标准RJ45接口,增强通信抗干扰能力,方便客户外延

    * 机箱用料扎实,大量覆铝锌板与喷涂保护设计既保证良好的接地与屏蔽性能,又兼顾到产品的防腐性能

    * 全系列直流散热风扇设计,减少因交流风机故障产生的散热系统失效。

  •
    控制方式
    闭环矢量控制
    开环矢量控制
    控制
    控制特性
    启动转矩
    /
    0.5Hz 150%
    1.5Hz 150%
    调速范围
    /
    1:100
    1:50
    稳速精度
    /
    ±0.2%
    ±0.5%
    转矩控制
    /
    /
    转矩精度
    /
    ±10%
    /
    转矩响应时间
    /
    <20ms
    /
    产品功能
    重点功能
    转矩/速度控制模式切换、多功能输入/输出端子、欠压调节、三地切换、转矩限制、多段速运行、转差补偿、PID调节、简易PLC、限流控制、手动/自动转矩提升、电流限定、AVR功能
    频率设定
    操作面板设定、端子Up/Dn设定、上位机设定、模拟设定AI1/AI2
    输出频率
    0.00~600.00Hz
    起动频率
    0.00~60.00Hz
    加减速时间
    0.01~360.0s
    能耗制动能力
    400V电压等级变频器:制动单元动作电压:650~750V;
    200V电压等级变频器:制动单元动作电压:360~390V;
    直流制动能力
    直流制动起始频率:0.00~300.0Hz;
    直流制动电流:G型机0.0~100.0%;P型机0. 0~80.0%
    直流制动时间:0.0~30.0s;无需直流制动起始等待时间,实现快速制动
    磁通制动功能
    可通过增加电机磁通量的方法使电机快速减速
    特色功能
    多功能MFK键
    独创的多功能键可设置经常使用的操作:JOG、正反转切换、运行命令给定方式切换等
    参数拷贝
    参数上传、下载;对已经上传的参数可选择禁止上传覆盖
    保护功能
    电源欠压、过压保护、过流保护、模块保护、散热器过热保护、变频器过载保护、电机过载保护、外设保护、输出相间短路、运行中异常掉电、输入电源异常、输出缺相异常、EEPROM异常、模拟输入异常、通讯异常、版本兼容异常、拷贝异常、硬件过载保护
    环境
    使用场所
    垂直安装在良好通风的电控柜内。不允许水平或其它的安装方式。冷却介质为空气。安装在不受阳光直晒,无灰尘、无腐蚀性气体、无可燃性气体、无油雾、无蒸汽、无滴水的环境
    环境温度
    10~+40℃,40~50℃之间降额使用,每升高1℃,额定输出电流减少1%
    湿度
    5~95%,无凝露
    海拔高度
    0~2000米,1000米以上降额使用,每升高100米,额定输出电流减少1%3.5mm,2~9Hz;10 m/s2,9~200Hz;15 m/s2,200~500Hz
    振动
    存储温度
    40~+70℃

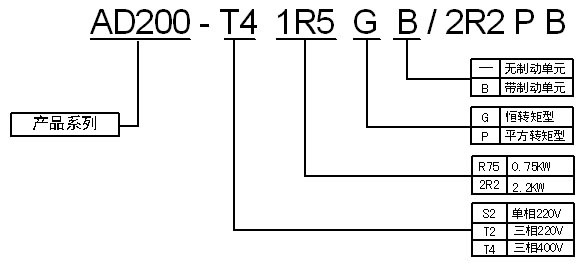

  • 1、AD200规格型号:



    A



    2、AD200外形尺寸:



    A



    规格
    H
    W
    D
    H1
    A
    B
    d
    AD200-S20R4GB
    150
    83
    120
    166
    65
    153
    5
    AD200-S2R75GB
    AD200-S21R5GB
    AD200-S22R2GB
    200
    120
    140
    215
    98
    202
    5
    AD200-T4R75GB/1R5PB
    150
    83
    120
    166
    65
    153
    5
    AD200-T41R5GB/2R2PB
    AD200-T41R5GB/2R2PB-S
    200
    120
    140
    215
    98
    202
    5
    AD200-R42R2GB-M
    150
    83
    120
    166
    65
    153
    5
    AD200-T42R2GB/4ROPB
    200
    120
    140
    215
    98
    202
    5
    AD200-T44ROGB/5R5 PB



    3、制动电阻选配:



    变频器型号
    制动单元
    制动电阻单元
    制动转矩%
    制动电阻
    数量
    AD200-S20R4GB
    标准内置
    100W  200Ω
    1
    135
    AD200-S2R75GB
    200W  150Ω
    1
    135
    AD200-S21R5GB
    400W  100Ω
    1
    125
    AD200-S22R2GB
    300W  70Ω
    1
    125
    AD200-T4R75GB/1R5PB
    400W  300Ω
    1
    135
    AD200-T42R2GB/2R2PB
    400W  300Ω
    1
    135
    AD200-T42R2GB/2R2PB
    500W  200Ω
    1
    135
    AD200-T44ROGB/2R2PB
    500W  200Ω
    1
    135
